Blender 模型中转流程

单位换算

模型和贴图用计算单位：

  • Magica Voxel 中 1 体素的边长为 9 cm，即 1.8 m 的人需要 20 个体素高度
  • 贴图要求默认大小为 512×512，视情况可以是 512 的倍数。512像素（px）对应 MV 中 64 个体素，即模型 1 体素 = 0.09 m = 8px，则贴图 1px = 0.01125 m

导出模型后的实际单位：

  • 实际上 Magica Voxel 中 1 体素的边长为 10 cm
  • 贴图要求默认大小为 512×512，视情况可以是 512 的倍数。512像素（px）对应 MV 中 64 个体素（6.4 m），即导出时模型 1 体素 = 0.1 m = 8px，则贴图 1px = 0.0125 m

在MV中做模型和贴图请关注“模型和贴图用计算单位”即可，“导出模型后的实际单位”主要针对在 Blender 贴图和 Unity 引擎中的单位换算，建模和贴图可以不用在意

  • Unity 中，1 cm 对应 Unity 空间的 0.01 m（transform.postion 的单位为米），由于需要统一2d 和 3d 素材尺寸，所以导出的模型需要在模型尺寸中设置为 0.9（属于历史遗留问题）

Maguca Voxel 模型导出流程

模型导出前的处理

为了避免世界锚点问题，在 MagicaVoxel 导出模型前：

  • 切换到“场景概要（Outline）” ，选中导出需要的“组”或“物体”
  • 在“编辑（Edit）”列中找到“变换（Move）”项点击“移动物体到地面（Ground）”按钮，将物体底部与世界地面（即 xOy 平面）对齐

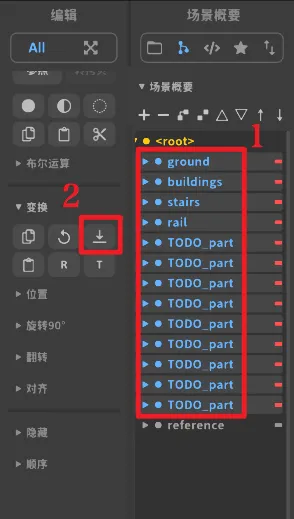

在场景概要中选中该物体，然后移动到地面

模型导出

不同的导出格式对应后续不同的处理操作

  • .obj：布线很乱，需要在 UV 从 Palette 材质采样做区分，再重新展UV
  • .ply：纯几何数据没有材质信息。这就意味着无法靠在 MV 中上色来区别模型，一种思路是只建纯色的体素块，在 Blender 里再进行需要的切割工作，并重新展开UV、做贴图
  • .vox：可以配合 blender 插件“MagicaVoxel VOX importer”使用导入 Blender，但是会将 MV 中所有的体素按照一个个 cube 导入

Blender 中转流程

通用处理：

  • 重命名物体名称
  • MV 导出的物体材质都是相同的但并不是使用的同一个材质球，需要将相同的材质使用同一个材质球并重命名

.obj 格式处理

  1. 全选所有物体，重置中心到几何中心

A：全选所有物体

  1. 通过 UV 从 Palette 材质采样不同颜色对“面”进行有限融并

X：有限融并

  1. 合并顶点。在编辑模式下选择所有顶点按照距离合并

M：Merge by Disrance 合并顶点

  1. 新建材质并规范命名
  2. 对指定的面进行指定材质和重新展开UV，可以考虑块面投影，对应 512 贴图下的矩形尺寸为 6.4

U：展开 UV

  1. 对 Mesh 进行三角面化

Ctrl+T：三角面化

  1. 应用变换，导出

其它可用参考操作或快捷键

Ctrl+J：合并

Shift+G：选择相似 -> 共面

Ctrl+F2 ：批量重命名

选择 -> 按特征全选 -> 非流形，可以快速选择出边界，用来进行设置为缝合边等操作

选择 -> 选择相连元素 -> 材质

选择 -> 选择相连元素 -> 相连的平展面

选择多个物体后 Shift 点击要复制材质的物体 -> 复制材质至选中

Blender UV 编辑窗口左上角有个双箭头“UV选区同步”可以将 UV 与编辑模式下的 Mesh 选区保持同步

物体模式下，右上角选项“变换”->“仅影响原点”

贴图规范

公用贴图：

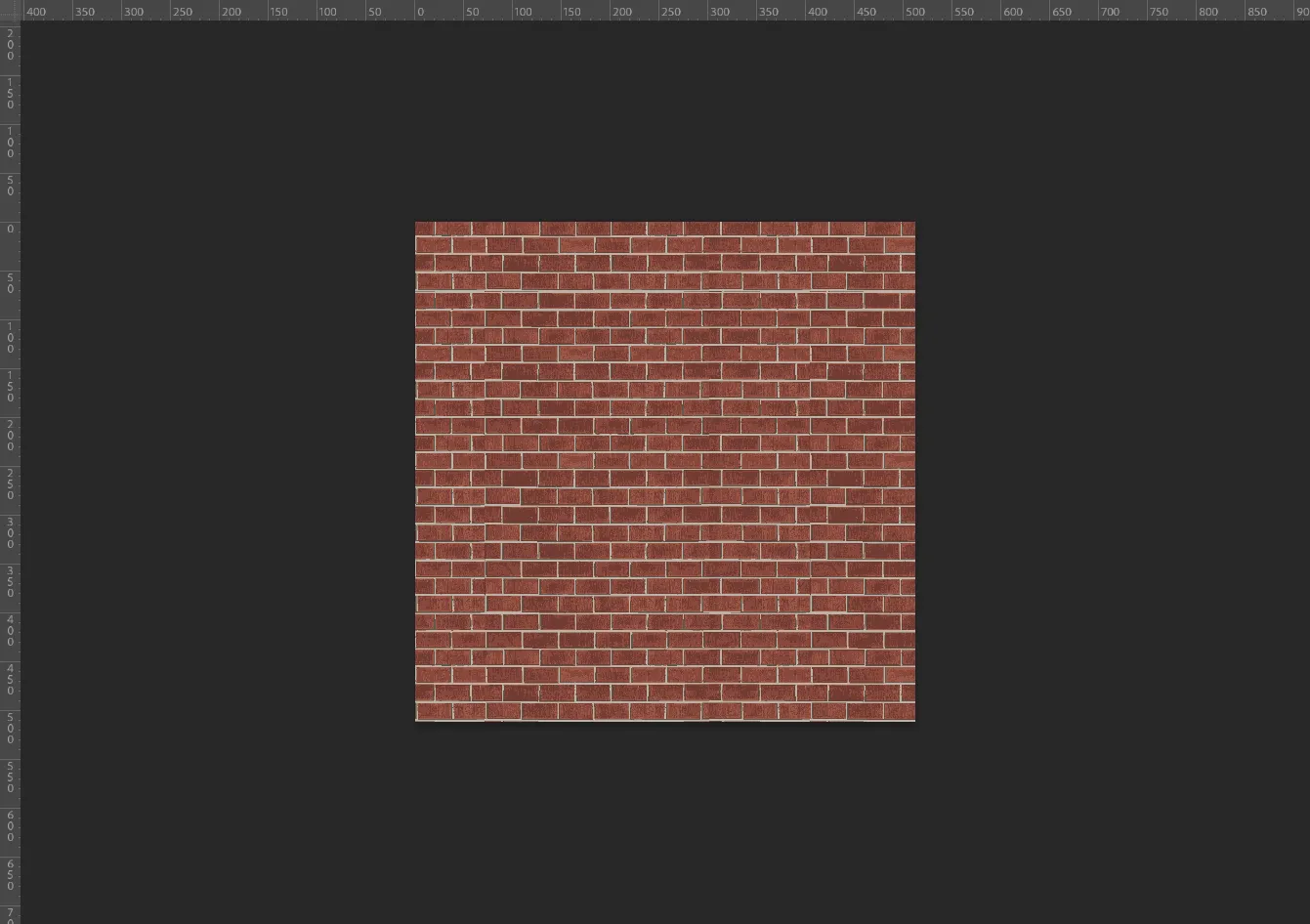

512 x 512

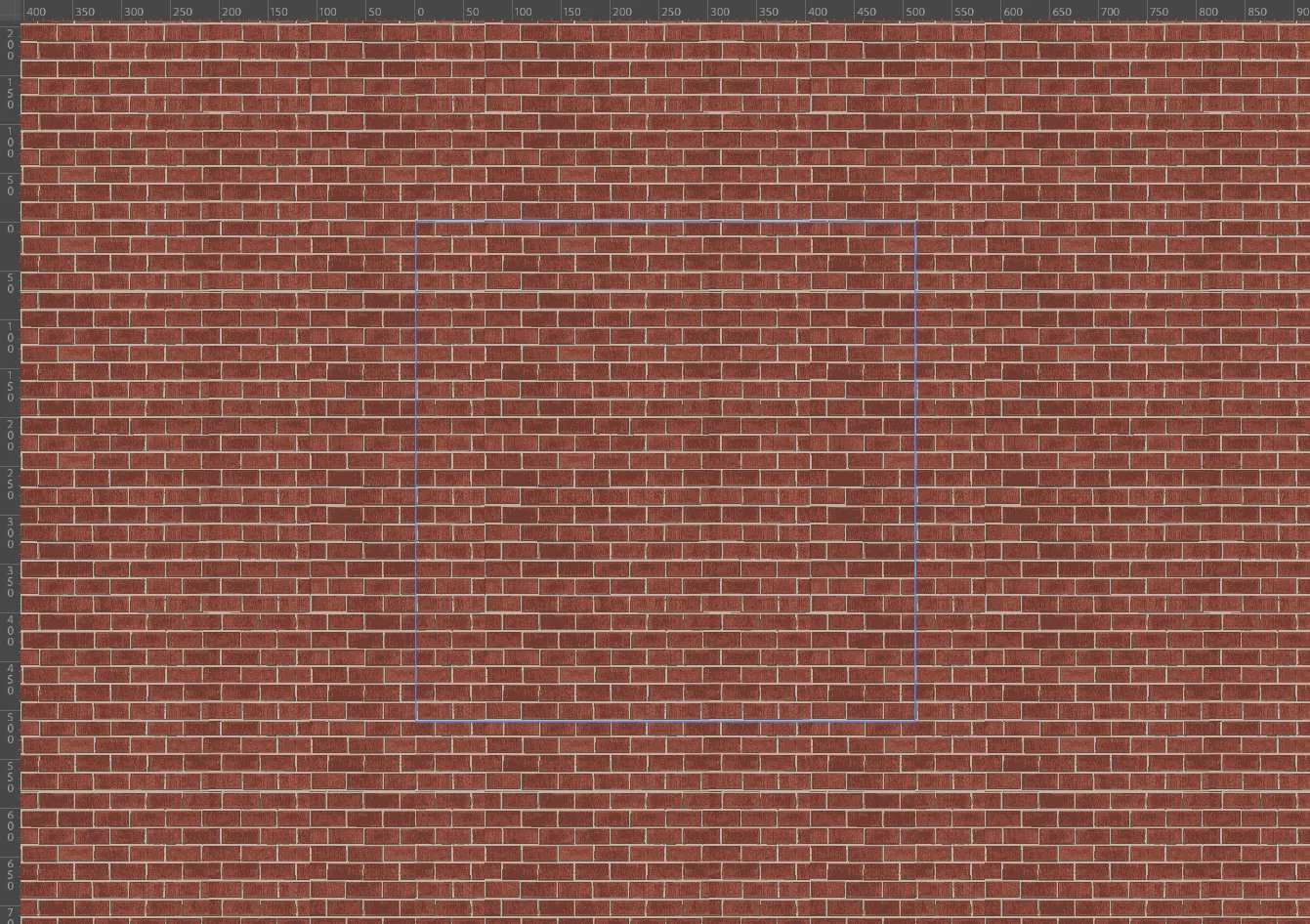

PS中可以利用如“Seamless”等插件进行无缝拼接检查：

无缝拼接检查
